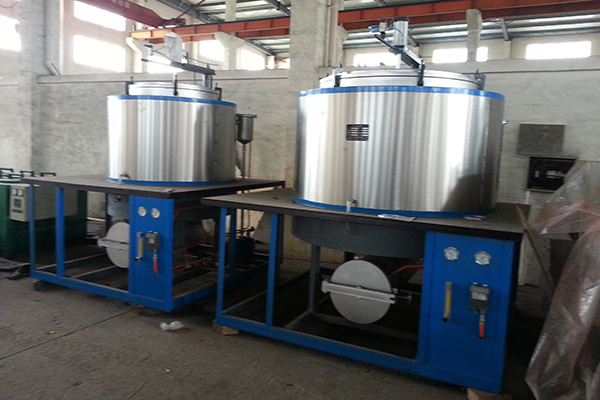

真空清洗爐包括真空清洗爐體、爐蓋及所帶的廢料收集系統、真空系統、密封系統、由微機控制工作的電加熱系統、水冷卻系統和清洗物裝卸系統。真空系統由真空清洗爐體、落料管、廢料收集罐、洗滌罐、水環真空泵以及連接它們的直空管道、法蘭加墊圈的真空密封接頭組裝而成。

水冷卻系統由真空清洗爐體上端中空夾套水冷卻部分及進出水管、爐蓋中空夾套水冷卻部分及進出水管、落料管的水冷卻部分及進出水管、總進水管及水栓、水路均壓罐、各水路控制水栓及水流量計、總出水管及供水故障自動報警保護的電子電路組裝而成。

清洗物裝卸系統的結構是:一個能在平面周角(360°角)內旋轉任意角度并能旋轉后定位的微型起重機安裝在立式真空清洗爐體外圍處適當位置的機架上，該微型起重機包括可活動的起重臂、定滑輪組、吊索、吊鉤、裝清洗物的吊籃筐及轉動和升降的操縱機構。
