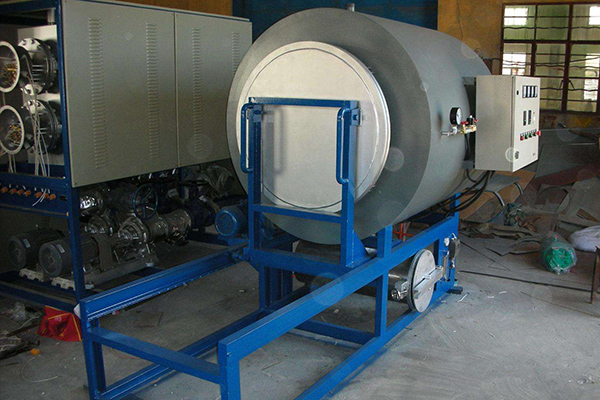

臥式真空清洗爐由真空爐膛、爐蓋—裝料架運行機構、不銹鋼電加熱管、廢料收集 裝置、真空管道防堵料裝置、水噴淋凈化裝置、水環式真空泵、氣水分離器、吊籃以及微機 程序溫控系統、水路、氣路等組成。

1、真空爐膛臥式放置，側開門，爐門與裝料架連成一體，通過滾輪在軌道上運行，可方 便盛放組件的吊籃進出爐內。

2、爐內帶軌道，裝料架下設有滾輪，托盤內清洗件的重量由軌道承載，保證最大清洗 量時托盤承重不變形。

3、加熱系統由不銹鋼電加熱管組成，安裝在爐膛內部。

4、廢料收集罐為臥式結構，內有盛裝廢料的半圓式抽屜，拉出抽屜，即可方便的倒掉 廢料，廢料收集罐數量為2套。

5、真空管道防堵裝置：該裝置安裝在抽真空管道入口處，由管道、不銹鋼電加熱管、不銹鋼濾網及進氣閥組成。抽真空時，爐膛內真空裂解后產生的帶有粘性的粉塵經 600℃溫 度燃燒，生成灰分及氣體，克服了管道的堵料現象。

6、水噴淋凈化裝置：內有水噴淋及過濾裝置。爐內粉塵經真空管道防堵料裝置燃燒后 生成的灰分經噴淋凈化裝置內的不銹鋼鮑爾環噴淋過濾后，再到真空泵，不構成對真空泵的 污染，保證了水環式真空泵的正常使用。

7、氣水分離器使水、氣分離，減少了車間的環境污染。
